Was ist Technische Grafik?

Gute Grafiken und Illustrationen stellen Ihre Produkte im besten Licht dar und veranschaulichen Vorgänge und Sachverhalte in Ihren Anleitungen, Dokumentationen, Risikobeurteilungen und Werbematerialien.

Linienzeichungen, Graustufengrafiken, Farbillustrationen, Explosionszeichnungen und retouchierte Fotos stellen technische Inhalte verständlich dar, erklären Funktionen, Aufbau und vermitteln Produkteigenschaften. Präsentationszeichnungen visualisieren Ihre Produktideen eingängig und wirklichkeitsnah.

Mit Bildern lassen sich komplexe Zusammenhänge einfach und verständlich darstellen.

Wie entstehen Technische Grafiken?

Wir erhalten von Ihnen Fotografien, CAD-Daten oder Skizzen und erstellen daraus professionelles Bildmaterial mit aktuellen Grafik- und CAD-Programmen.

Im ersten Schritt besprechen wir mit Ihnen den Zweck der Grafiken und welche Aspekte hervorgehoben werden sollen. Basierend darauf und auf anderen Faktoren wie Budget, Zeitrahmen und Verwendungszweck wählen wir einen oder mehrere passende Darstellungstypen aus. Gerne kommen wir auch zur Recherche in Ihr Unternehmen.

Anhand der gesammelten Informationen erstellen wir dann die Grafiken oder bearbeiten die gewünschten Fotos.

Beispiel: Ersatzteillisten

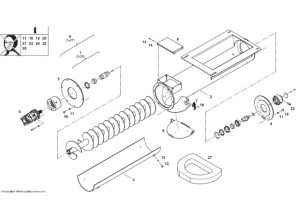

Ihre Ersatzteillisten erstellen wir aus den bestehenden CAD-Modellen und SAP-Listen (Baugruppenlisten). Mit ihnen können Sie die nötigen Ersatzteile leicht identifizieren und zuordnen. Auch die Montage- und Demontagereihenfolge der Bauteile ist eindeutig erkennbar. Die technische Grafik zu jedem Ersatzteil ist übersichtlich und selbsterklärend, sodass Anwender.innen sich ohne Einarbeitung leicht zurecht finden.
